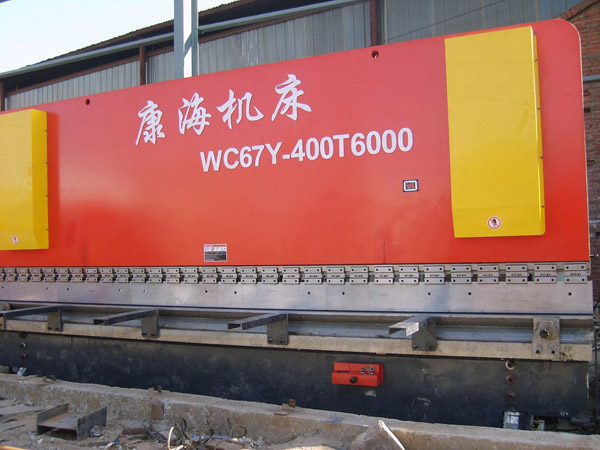

WC67Y-400T/6000液壓板料折彎機
基本技術參數The Main Techinical Data:
|
序號 |
名 稱 |
數 值 |
單 位 |
備 注 |
|
1 |
公稱力 |
4000 |
KN |
|
|
2 |
工作臺長度 |
6000 |
mm |
|
|
3 |
被折板料強度≤ |
450 |
N/mm2 |
|
|
4 |
立柱間距離 |
4940 |
mm |
|
|
5 |
滑塊行程 |
250 |
mm |
|
|
6 |
工作臺與滑塊間開啟高度 |
535 |
mm |
|
|
7 |
喉口深度 |
400 |
mm |
|
|
7 |
滑塊行程速度 |
空載 |
45 |
mm |
|
|
工作 |
7 |
mm |
|
|
回程 |
55 |
mm |
|
|
8 |
主電機 |
型號 |
Y225S-4 B5 |
|
|
功率 |
30 |
KW |
|
|
轉速 |
1460 |
rpm |
|
|
9 |
液壓系統工作壓力 |
26 |
Mpa |
|
|
10 |
齒輪泵 |
型號 |
63MCY14-1B |
|
|
流量 |
63 |
L/min |
|
|
壓力 |
31.5 |
Mpa |
|
|
11 |
外形尺寸 |
長 |
6000 |
mm |
|
|
寬 |
2330 |
mm |
|
|
高 |
3935 |
mm |
|
|
12 |
機 器 重 量 |
35000 |
kg |
|
一、整機結構
機器采用整機焊接結構，機架由左右墻板、工作臺、油箱、撐擋、同步軸及滑塊等組成。
二. 技術與工藝
1、集成式液壓控制系統，結構緊湊，減少了管路連接，提高了系統的可靠性和易維修性。
2、采用扭軸同步，在滑塊兩端裝有2個同步擺臂，,使滑塊動作始終與工作臺保持平行, 工作時抗偏載能力強。油缸下限行程機械檔塊定位，連續工作折彎角度不漂移。上模加裝撓度補償機構，折板精度高。
3、擋料與滑塊行程調整，手動微調，數字顯示。液壓動力單元結構緊湊，安裝方便，采用了油液通道和接頭數量被限制到集成液壓閥塊，滑塊上傳動，速度調節范圍大，工作平穩可靠。
4、上模配有撓度補償機構，調節方便。
三、配置
油缸主要密封圈：日本華爾卡
主要電器元件：西門子
液壓閥：海門液壓件
油泵：上海齒輪油泵
油缸：45號鋼鍛造件調質處理，內孔精鏜、擠壓。
活塞桿：45號鋼調質處理，外圓鍍硬鉻精磨。
