性能與特點：
- 全鋼焊接結構，綜合處理（振動時效、熱處理）消除內應力，有很好的鋼性和穩定性。
- 采用液壓系統，性能穩定。
- 采用精密滑動導軌，消除導軌間隙，剪切質量高。
- 電動后擋料，手動微調，數字顯示。
- 刀片間隙由手柄調整，刻度顯示，迅速、準確、方便。
- 矩形刀片，四個刃口均可使用，使用壽命長。剪切角可調，減少板料扭曲變形。
- 上下刀架采用內傾結構，便于落料，并能提高工件的精度。具有分段剪切功能；具有燈光照明裝置功能。后托料裝置（選擇配置）。

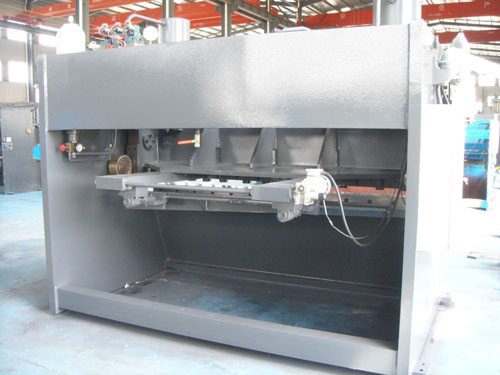

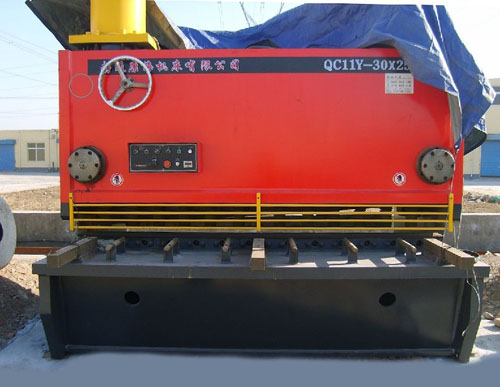

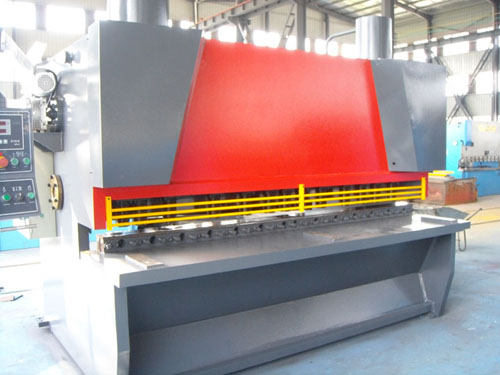

QC11Y－25*2500液壓閘式剪板機
基本技術參數:
|
序號 |
名稱 |
數值 |
單位 |
|
1 |
可剪板厚 |
25 |
mm |
|
2 |
可剪板寬 |
2500 |
mm |
|
3 |
被剪板料強度 |
σb≤450 |
N/mm2 |
|
4 |
行程次數 |
5 |
次/min |
|
5 |
剪切角 |
0.5-2 |
|
|
6 |
喉口深度 |
150 |
mm |
|
7 |
后擋料范圍 |
20～800 |
mm |
|
8 |
主電機 |
型號 |
Y7.5-4 B5 |
|
|
功率 |
30 |
KW |
|
轉速 |
1450 |
rpm |
|
9 |
齒輪泵 |
型號 |
80MCY14-1B |
|
|
流量 |
80 |
L/min |
|
壓力 |
31.5 |
Mpa |
|
11 |
外形尺寸 |
長 |
3200 |
mm |
|
寬 |
2200 |
mm |
|
高 |
2400 |
mm |
技術參數：
|
規格型號 |
可剪板厚
(mm) |
可剪板寬
(mm)
|
行程次數
(min-1) |
后擋料范圍
(mm) |
剪切角
( o ) |
喉口深度
(mm) |
主電機功率
(Kw) |
外形尺寸
(mm)L×W×H |
|
6×2500 |
6 |
2500 |
10-25 |
20-600 |
0.5-1.5 |
100 |
7.5 |
3030×2075×1920 |
|
6×3200 |
6 |
3200 |
10-25 |
20-600 |
0.5-1.5 |
100 |
7.5 |
3730×3075×1920 |
|
6×4000 |
6 |
4000 |
10-25 |
20-600 |
0.5-1.5 |
100 |
7.5 |
4530×2075×2080 |
|
6×5000 |
6 |
5000 |
8-20 |
20-600 |
0.5-1.5 |
100 |
7.5 |
5530×2075×2310 |
|
6×6000 |
6 |
6000 |
8-20 |
20-600 |
0.5-1.5 |
100 |
11 |
6530×2075×2310 |
|
7×7000 |
7 |
7000 |
6-15 |
20-600 |
0.5-1.5 |
100 |
11 |
7530×2075×2830 |
|
8×2500 |
8 |
2500 |
10-25 |
20-600 |
0.5-1.5 |
100 |
11 |
3040×2075×1920 |
|
8×3200 |
8 |
3200 |
10-22 |
20-600 |
0.5-1.5 |
100 |
11 |
4080×2075×1920 |
|
12×2500 |
12 |
2500 |
6-20 |
20-800 |
0.5-2 |
100 |
18.5 |
3110×2575×2210 |
|
12×3200 |
12 |
3200 |
6-20 |
20-800 |
0.5-2 |
100 |
18.5 |
3810×2575×2420 |
|
12×4000 |
12 |
4000 |
6-20 |
20-800 |
0.5-2 |
100 |
18.5 |
4610×2575×2530 |
|
13×8000 |
13 |
8000 |
4-15 |
20-800 |
0.5-2 |
500 |
30×2 |
8600×2900×3100 |
|
16×2500 |
16 |
2500 |
4-15 |
20-800 |
0.5-2.5 |
100 |
18.5 |
3130×2655×2200 |
|
16×4000 |
16 |
4000 |
4-15 |
20-800 |
0.5-2.5 |
100 |
18.5 |
4630×2655×2570 |
|
20×2500 |
20 |
2500 |
4-15 |
30-800 |
0.5-3 |
100 |
22 |
3160×2855×2300 |
|
20×4000 |
20 |
4000 |
4-15 |
30-800 |
0.5-3 |
100 |
37 |
4660×2855×2520 |
|
25×2500 |
25 |
2500 |
4-15 |
40-800 |
0.5-3.5 |
100 |
37 |
3160×2900×2700 | |
|
| |
|
|
|
|
 |
|
