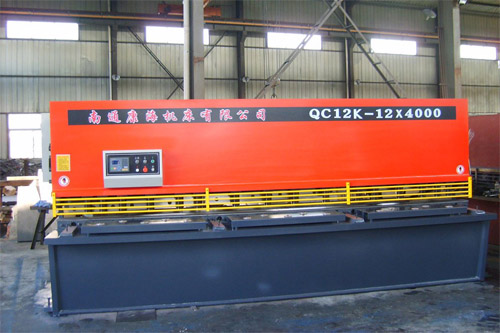

12*4000數控液壓擺式剪板





QC12Y-12×4000液壓擺式剪板機

序號
項 目 名 稱
數  值
單位
1
可剪板厚
12
mm
2
可剪板寬
4000
mm
3
被剪板料強度
σb≤450
N/mm2
4
行程次數
10
次/min
5
剪切角
1°30′

6
喉口深度
320
mm
7
后擋料范圍
20~600
mm
   8

主電機
型號
Y132S-4 B5

功率
15
KW
轉速
1440
rpm
9
軸向柱塞泵
63MCY14-1B


一、整機結構
    整機采用全鋼焊接結構,墻板、工作臺、刀架體等焊接部件振動消除應力,具有很好的剛性與穩定性。
二、技術與工藝
1、 本機屬新一代液壓剪板機。采用液壓集成閥塊。結構緊湊,減少管路連接,提高了系統的可靠性與易維修性。
2、 串聯油缸使機床在剪切時,油缸同步好,剪切角不會變動。
3、上刀架安裝刀片的安裝面為螺旋面,確保在剪切過程中刀片間隙的均勻性,剪切斷面質量好。子軸支承上刀架上、下擺動動作,偏心機構快速調整刀片間隙,提高剪切精度。
4、 蓄能器回程平穩、迅速。
5、 上刀片菱形,下刀片矩形,材質9CrSi,硬度好、壽命長。
6、上、下刀片刀口間隙由手柄調節,刻度盤指示數值,調整輕便迅速、正確可靠。
7、刀架行程可無級調節,壓料力能隨剪切板厚自動調整。
8、設有燈光對線裝置,電動機械式后擋料,并能作手動微調,擋料尺寸及剪切次數均有數字顯示裝置,使用方便。
9、防護柵與電氣構成聯鎖,電氣箱設有電源開關和機械聯鎖裝置,確保操作及維修的安全。
10、 工作臺面設滾動結構,減少板料劃傷,并可減少摩擦阻力。
11、 油缸:45號鋼調質處理,內孔精鏜、擠壓。
12、 活塞桿:45號鋼調質處理,外圓鍍硬鉻精磨。
